Москва, 2012
Компания «Авилекс» совместно с «Энвижн Груп» успешно реализовала проект по оснащению комплексом аудиовизуального оборудования трейдинг-центра ГК ОАО «ИНТЕР РАО ЕЭС» в новейшем московском бизнес-центре «Луч». Специалисты компаний предложили уникальные инженерные решения, способные обеспечить бесперебойную работу системы, высокую устойчивость и защиту от возможных сбоев. Эти решения «соответствуют всем архитектурным особенностям помещений и обладают максимальной надежностью», - подчеркнул технический директор «Авилекс» Сергей Урядов.
Основные задачи проекта: непрерывное и круглосуточное функционирование программно-технического оборудования, мониторинг состояния ключевых технологических объектов ОАО «ИНТЕР РАО ЕЭС», отображение графической и текстовой информации, в том числе информации, поступающей от SCADA-систем, и данных системы видеоконференцсвязи (ВКС), включая ТВ-сигнал, а также звукоусиление в зале и трансляция аудиопотоков на рабочие места, определили необходимость системного и креативного подхода со стороны исполнителей.
Большой зал

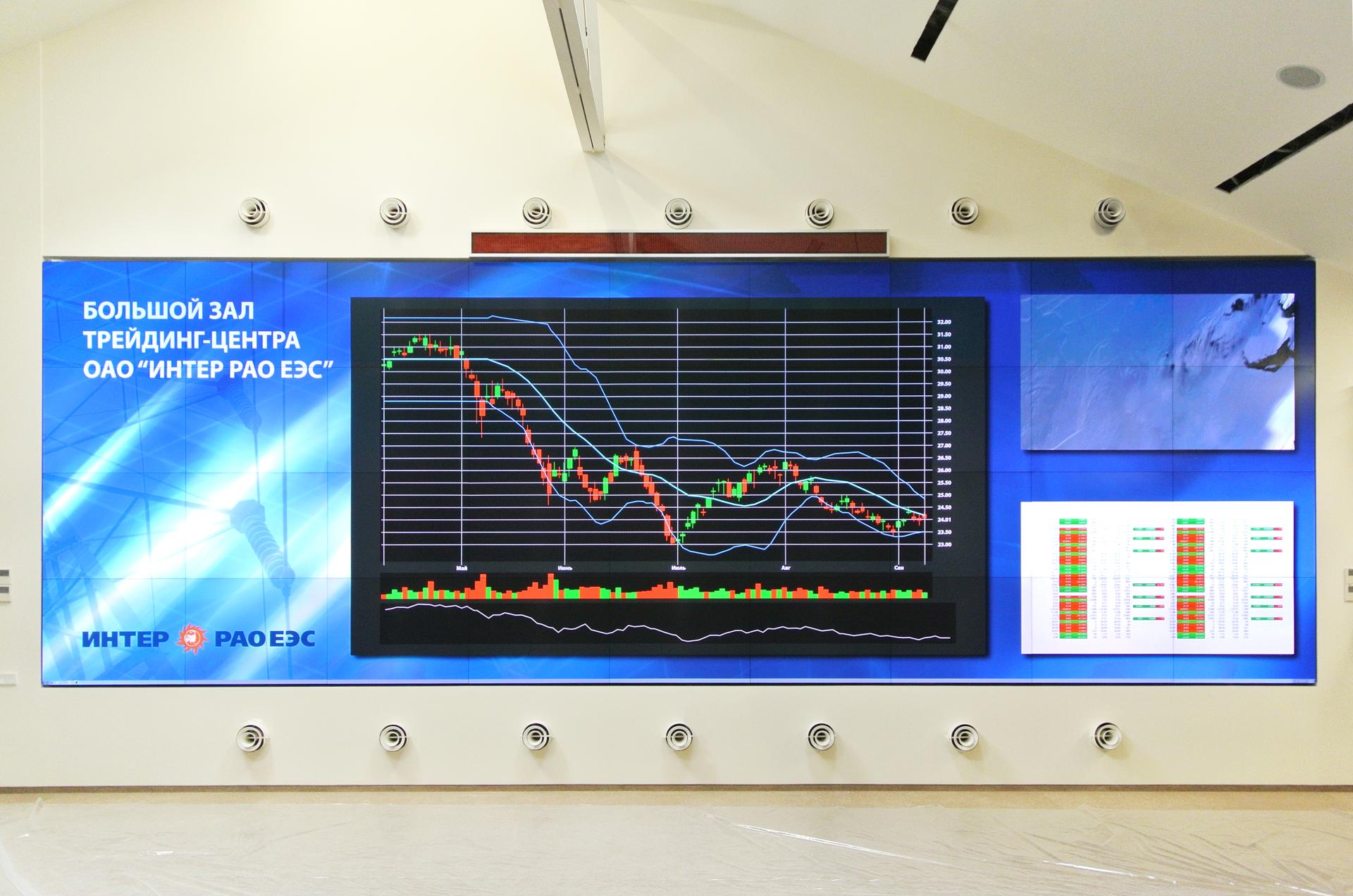

В большом зале трейдинг-центра была установлена видеостена размером 9150х3050 мм на основе 36 проекционных модулей Mitsubishi VS-PE75U. Изящная архитектурная особенность – коньковая крыша – не стала сюрпризом для специалистов, нашедших нужное инженерное решение для успешной инсталляции основного средства отображения информации.
Каждый проекционный модуль видеостены имеет разрешение 1400x1050 пикселей и использует светодиодный источник света с яркостью потока в 810 люмен (ANSI) и ресурсом работы в 80 000 часов в режиме 24х7 без необходимости замены ламп. Физические швы между отдельными экранами составляют не более 1 мм.
Важно отметить, что проекционные модули имеют воздушную систему охлаждения, не требующую расходных материалов, а встроенные датчики поддерживают точный баланс цвета и яркости по всему экрану видеостены.

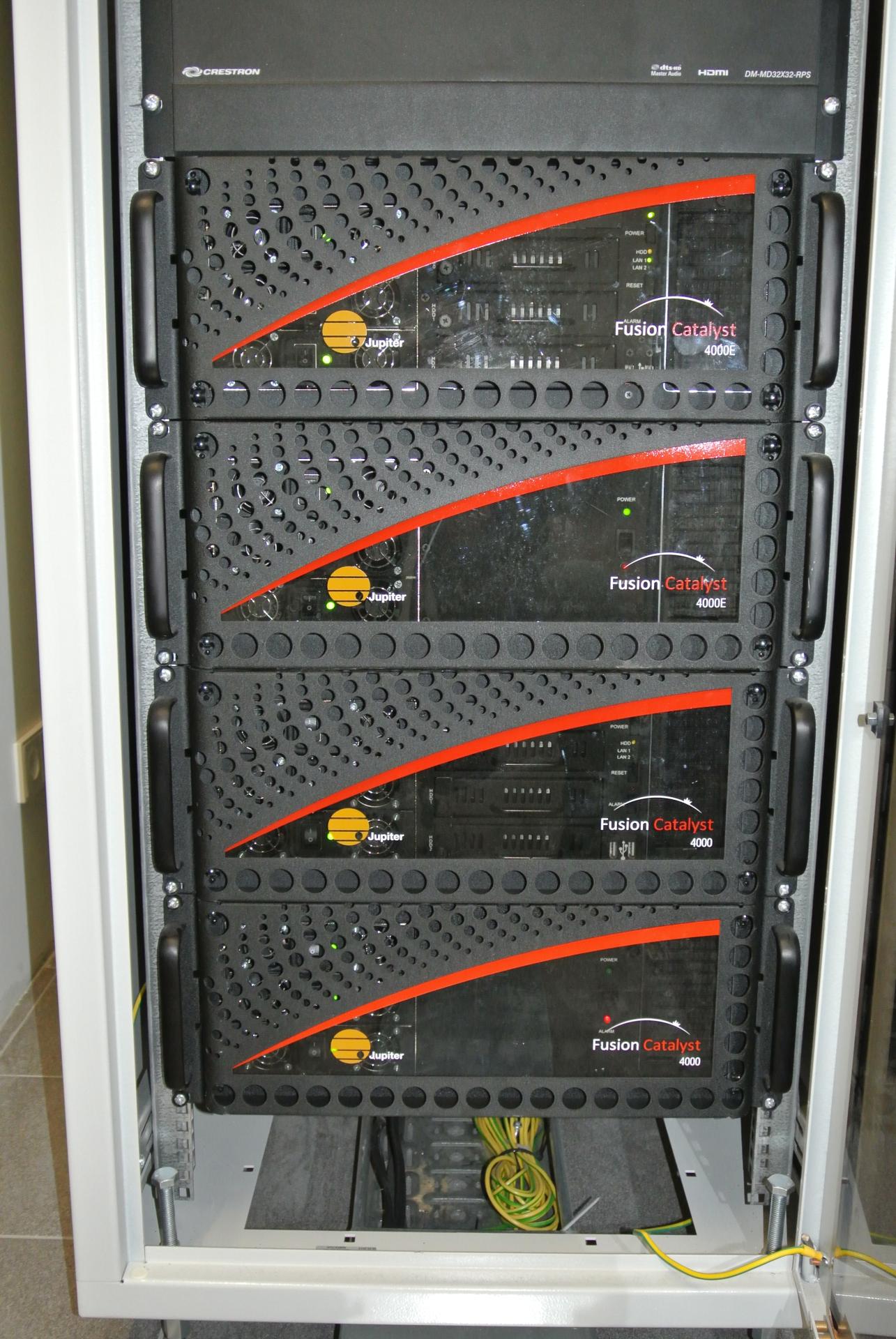

Два видеоконтроллера Jupiter Fusion FC4000 поддерживают работу в режиме 24х7. Один из них используется как основной, другой – как резервный, позволяя продолжать работу даже в случае выхода оборудования из строя.

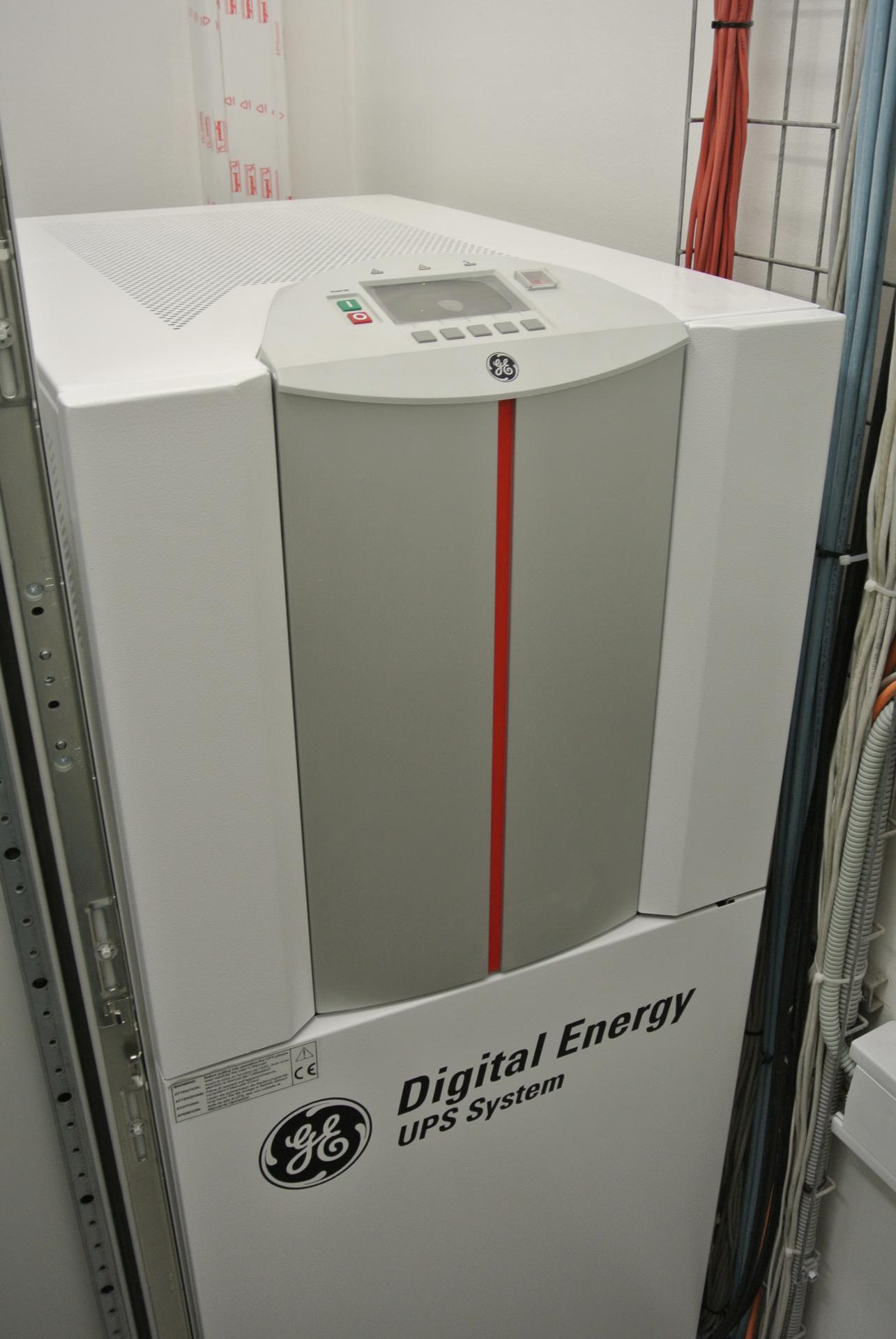

Дополнительную надежность системе обеспечивают встроенные функции автоматизированного контроля работоспособности, резервирования и контроля событий. Кроме того, все оборудование подключено к источникам бесперебойного питания.
Компания «Энвижн Груп» разработала и установила в зале решение для звукоусиления и аудиотрансляции. Оно полностью учитывает архитектурные особенности помещения и обеспечивает четкий звук в любом месте зала во всех режимах работы. В состав решения вошло оборудование:
- Микшер Converge PRO 880 TA;
- Потолочные акустические системы с полипропиленовыми низкочастотными динамиками мощностью 80 Вт;
- 16-канальная радиосистема Beyerdynamic OPUS 660 D с двумя ручными передатчиками SDM 660;
- ТВ-тюнер AVerTV DVI Box 1080i c цифровым интерфейсом (DVI).
Дополнительно большой зал оснащен подсистемой централизованного управления AV оборудованием на базе контроллера Crestron PRO2. Используя специально разработанный специалистами компании «Энвижн Груп» интерфейс, пользователи могут осуществлять контроль и управление всей системой через цветные сенсорные панели Crestron. Это делает работу с решением еще более удобной.
Малый зал

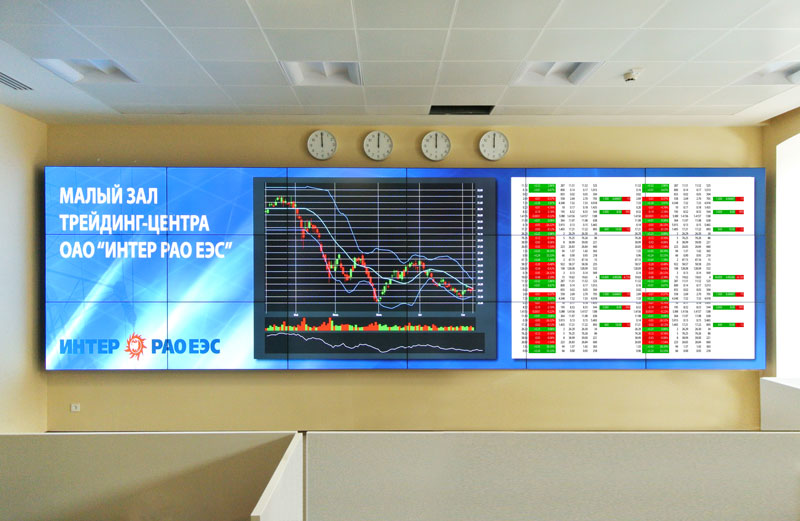

В малом зале, являющемся в первую очередь тренинг-центром, в качестве основного средства отображения информации компания «Авилекс» установила видеостену 7257х2041 мм из восемнадцати 55-дюймовых профессиональных Full HD LCD-панелей Mitsubishi VS-L55HM70U с прямой LED-подсветкой. Отличительной чертой этих дисплеев является высокий уровень яркости (700 кд/м2), при этом, благодаря встроенной системе настройки, яркость однородна на всей поверхности видеостены, что особенно важно для длительной и комфортной работы с информацией. Помимо отображения общей информации на всей площади полиэкрана, реализована возможность вывода на отдельную панель сигнала системы ВКС.
Еще одна особенность видеостены – специализированное крепление Mitsubishi, обеспечивающее фронтальный доступ для обслуживания. Физические швы между отдельными экранами в стене составляют всего 5,7 мм.
Работу в режиме 24х7х365 поддерживает один видеоконтроллер Jupiter Fusion. Однако, как и в большом зале, дополнительную надежность системе обеспечивает источник бесперебойного питания (UPS).
В созданной системе предусмотрен автоматизированный контроль работоспособности отдельных элементов и подсистем в случае отказов и сбоев. Программное обеспечение контроллера на аппаратном уровне ведет постоянный мониторинг ключевых параметров работоспособности, информирует пользователя об опасных изменениях параметров и ведет протоколирование событий.
В малом зале также установлена система централизованного контроля и управления аппаратными средствами с помощью 12-дюймового сенсорного экрана через специально разработанный интерфейс.
