Москва, 2013

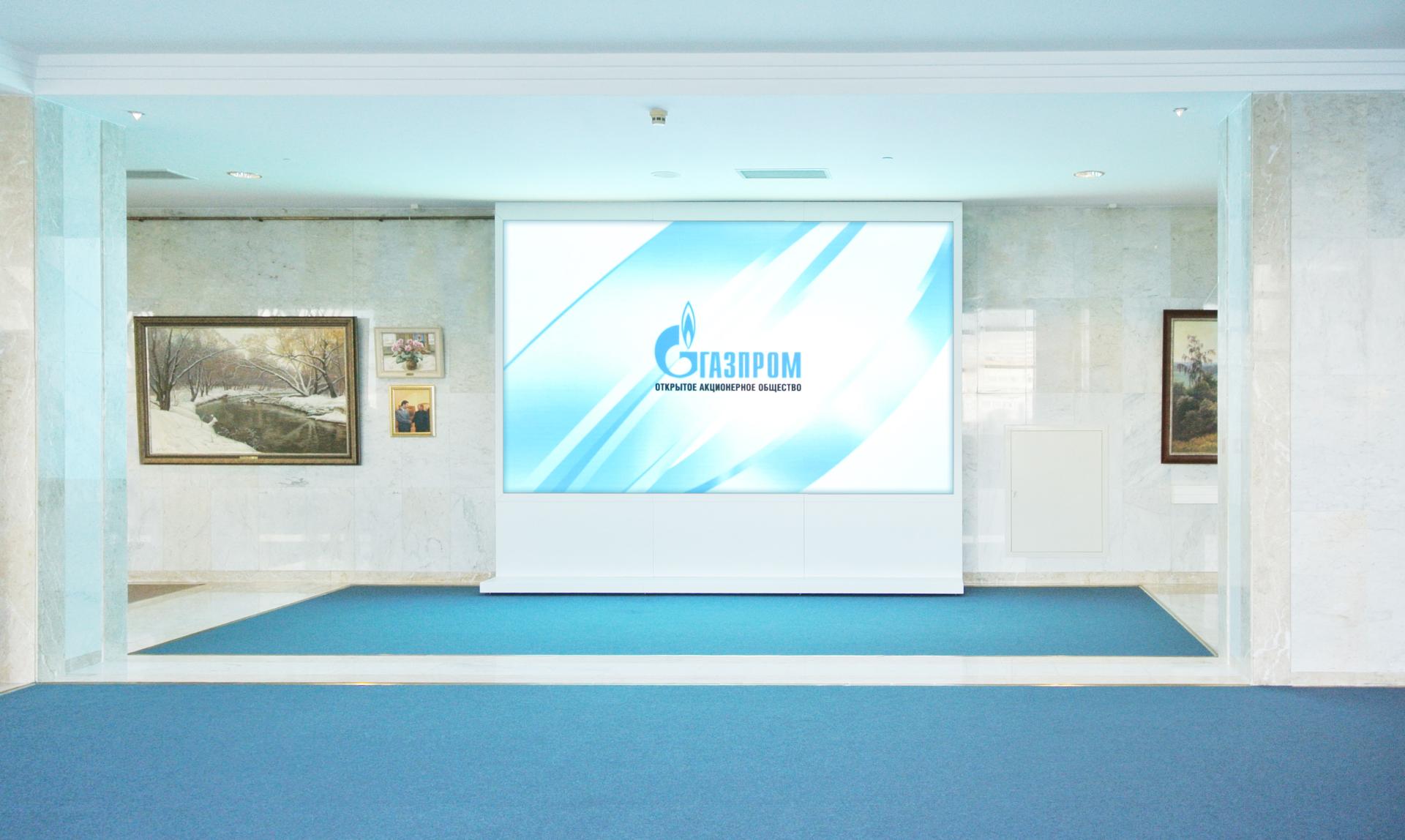

Система отображения информации расположена в фойе конференц-зала центрального офиса ОАО «Газпром» на улице Наметкина. Местом установки экрана был определен участок стены между двумя входами в конференц-зал. Место достаточно сложное, так как противоположная от экрана стена представляет собой полностью застекленную поверхность, обеспечивающую очень большое количество дневного света в помещении. Кроме того, экран расположен так, что люди проходят близко, и изображение должно быть читаемым даже с небольшого расстояния. Данные факторы стали определяющими в выборе технологии отображения, и в итоге специалисты компании Avilex совместно с заказчиком остановились на светодиодном экране с малым шагом пикселя.
Компания Leyard известна как один из лидирующих разработчиков и производителей LED дисплеев. В линейке компании присутствуют решения для спортивных объектов, рекламы, концертных площадок и торговых центров, пригодные как для использования в помещениях так и для уличной установки. Одним из самых известных применений дисплеев Leyard можно назвать систему отображения, которая использовалась на церемонии открытия олимпийских игр 2008 в Пекине. Дисплеи Leyard давно находятся и в арсенале Avilex, например они применялись при оснащении павильона республики Казахстан на выставке EXPO 2012.

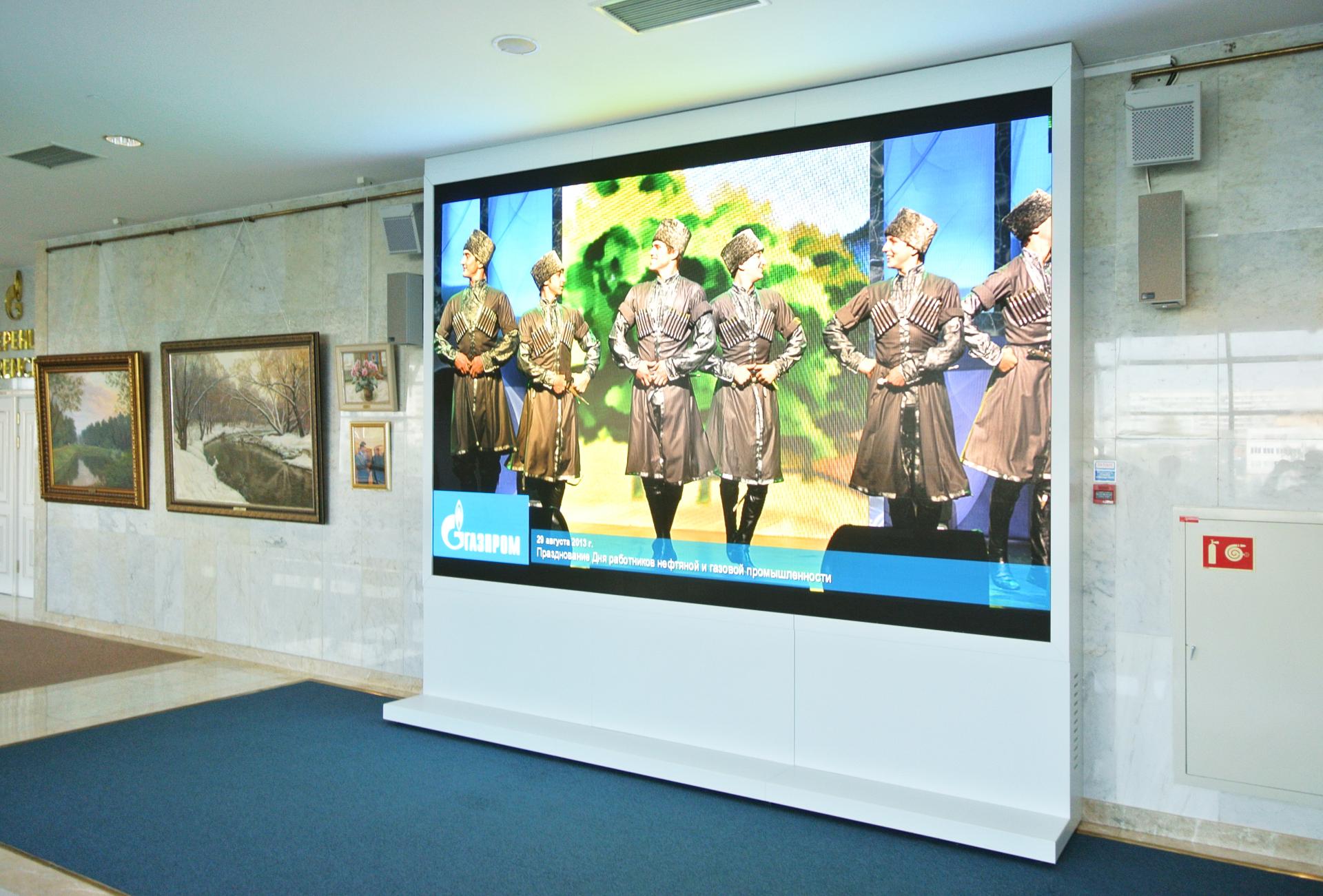

Основным элементом системы отображения стал экран размером 3,6 х 2,4 м, состоящий из 72 светодиодных модулей Leyard EV 2.5 в конфигурации 9 х 8. Эти модули имеют шаг пикселя 2,5 мм, благодаря чему при достаточно небольшом размере экрана суммарное разрешение составляет 1440 х 960 пикселей. Такое разрешение позволяет комфортно воспринимать информацию даже с близкого расстояния, что не характерно для большинства LED экранов. Светодиодный экран Leyard имеет высокую яркость и контрастность, обеспечивая качественное изображение в ярко освещенном помещении. Экран установлен на специальной конструкции, спроектированной специалистами Avilex.
Экран выполняет две функции. В основное время он используется как средство корпоративной коммуникации, транслируя различные объявления, видеосюжеты и отчеты о событиях и мероприятиях. А во время проведения мероприятий в конференц-зале экран используется для трансляции видео или презентационного контента из зала, чтобы зрители в фойе могли наблюдать за происходящим внутри.
Вывод изображения на экран осуществляется многоканальным процессором изображения Mitsubishi, к которому подключены два контроллера Leyard. Чтобы облегчить операторам работу с экраном, были разработаны графические шаблоны вывода информации, который позволяет быстро подготавливать контент, сохраняя корпоративную стилистику.
Особенности проекта:
- На текущий момент это одна из немногих инсталляций светодиодных экранов с шагом пикселя 2,5 мм в России.
- Одной из особенностей проекта, является то, что инженерам Авилекс удалось реализовать возможность автоматического управления работой дисплея без применения сложных и дорогостоящих систем автоматизации. В систему включено трехпозиционное реле, два положения которого отвечают за прямое включение и выключения экрана, а третье является программируемым. Для этого положения был создан график включения/выключения дисплея по времени и дням недели, что позволило экрану функционировать в полностью автоматическом режиме не используя систему интегрированного управления оборудованием.
- Уникальная конструкция экрана. В помещении не было возможности организовать позади экрана технологическое пространство для тылового обслуживания, поэтому инженеры Avilex разработали специальную конструкцию, которая позволяет в считанные минуты получить доступ к задней части для проведения технических работ.
- Еще одним интересным решением стала установка сетевой видеокамеры, направленной на экран, с помощью которой оператор в любой момент может контролировать корректность отображения информации.
Список оборудования:
- Светодиодные модули Leyard EV2.5 indoor
- Контроллеры Leyard LEDTV player controller
- Видеопроцессор Mitsubishi Vision 870
- Сетевая видеокамера Sony SNC-EP550
- Конфигурационный монитор HP
- Коммутация Kramer, Gefen
